Przepusty kablowe UziemieniaElementy montażowe nowe budownictwo

Przepust uziemiający

do zabetonowania z rowkiem spawalniczym

HEA A

Dodaj do listy obserwowanych produktów

Przepust uziemiający - do zabetonowania z rowkiem spawalniczym

opatentowane zabezpieczenie przed przekręceniem dzięki specjalnym konturom podkładki kontaktowej

Do podłączenia uziemienia za pomocą rowka spawalniczego, do montażu w jednej płaszczyźnie z szalunkiem. Za pomocą gwintu w rdzeniu przewodu można wykonać podłączenia uziemienia. HEA-A przeznaczony jest przede wszystkim do budynków z prefabrykatów.

Fakty

Zalety:

wodoszczelny gwint przyłączeniowy (otwór nieprzelotowy)
odporność na korozję

Zakres dostawy:

folia ochronna odporna na wysokie temperatury

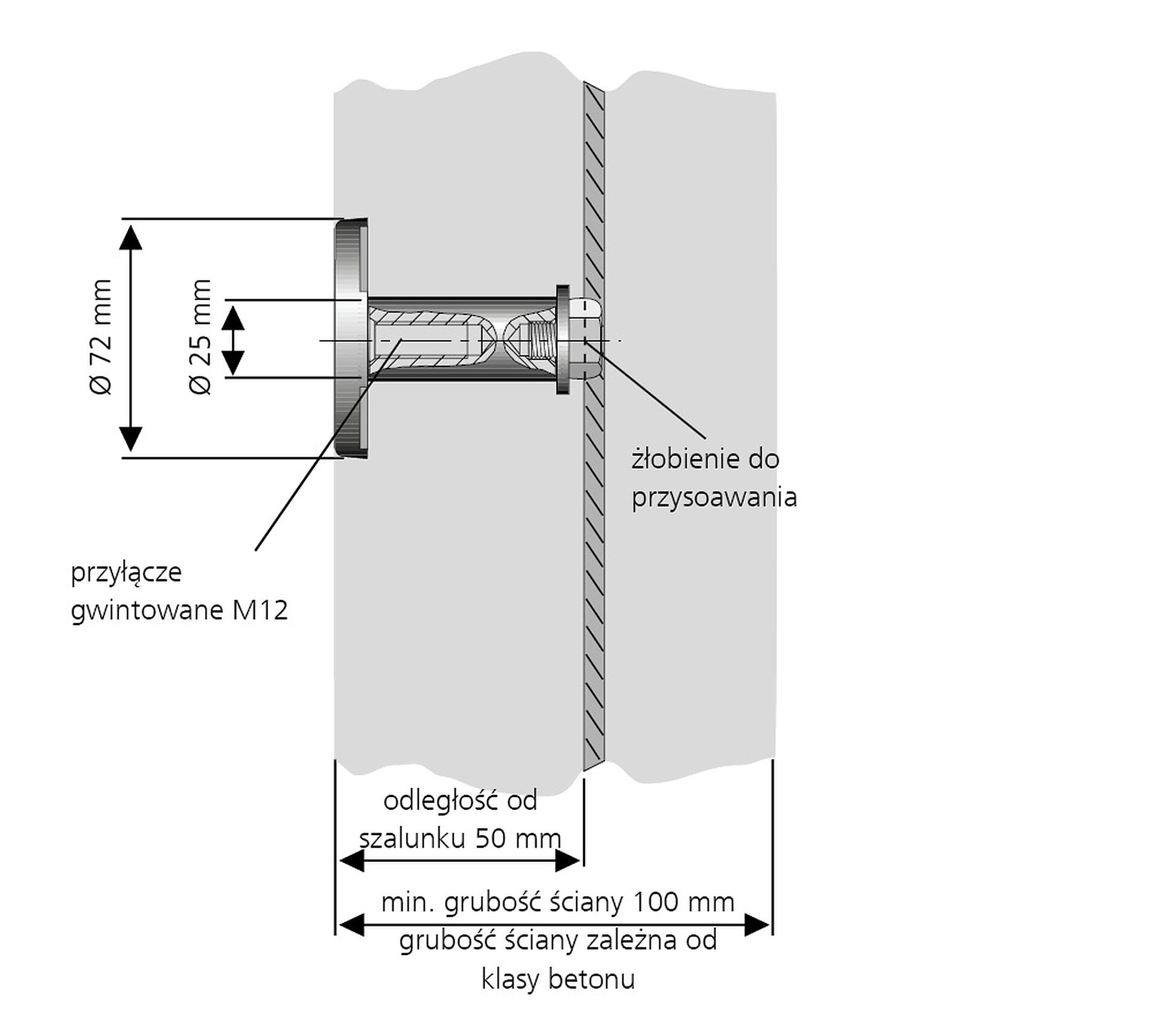

Wymiary:

rdzeń przepustu: okrągły, Ø 25 mm
podkładka kontaktowa: Ø 72 mm
rowek do połączenia spawanego: do okrągłych prętów stalowych 10 - 12 mm
odległość podkładki kontaktowej od rowka spawalniczego: 40/50 wzgl. 70 mm

Zakres zastosowania:

Beton wodoszczelny o klasie obciążenia 1 i 2

Tworzywo:

rdzeń przepustu i podkładki kontaktowe: stal nierdzewna V4A (AISI 316L)
złącze spawane z rowkiem: stal St 37

Testy/normy:

sprawdzona odporność na prąd zwarciowy wg VDE 0101
EN 50522

Do pobrania

Instrukcja montażu

HEA A (PDF, 404KB)

Protokoły z badań

HEA A Nr. 13_311-1 (PDF, 959KB)

Kartę katalogową & Specyfikacje

Aby pobrać kartę katalogową i pecyfikacje, należy sprawdzić i skonfigurować produkt w dolnej części oraz pobrać za pomocą symbolu Download symbol

Warianty

Odległość od szalunku ok (mm)	Nr katalogowy	Numer artykułu	GTIN
50	HEA A M12/50	1700300500	4052487124140	Pobranie wybranego wariantu: Kartę katalogową Pobieranie (.pdf) Specyfikacje Widok tekstu (.txt) Word (.docx) Liczba sztuk:
70	HEA A M12/70	1700300520	4052487131407	Pobranie wybranego wariantu: Kartę katalogową Pobieranie (.pdf) Specyfikacje Widok tekstu (.txt) Word (.docx) Liczba sztuk:
