Przepusty kablowe UziemieniaElementy montażowe nowe budownictwo

Przepust uziemiający

do przyłączy spawanych i zaciskowych

HEA S

Dodaj do listy obserwowanych produktów

Przepust uziemiający - do przyłączy spawanych i zaciskowych

opatentowane zabezpieczenie przed przekręceniem dzięki specjalnym konturom podkładki kontaktowej

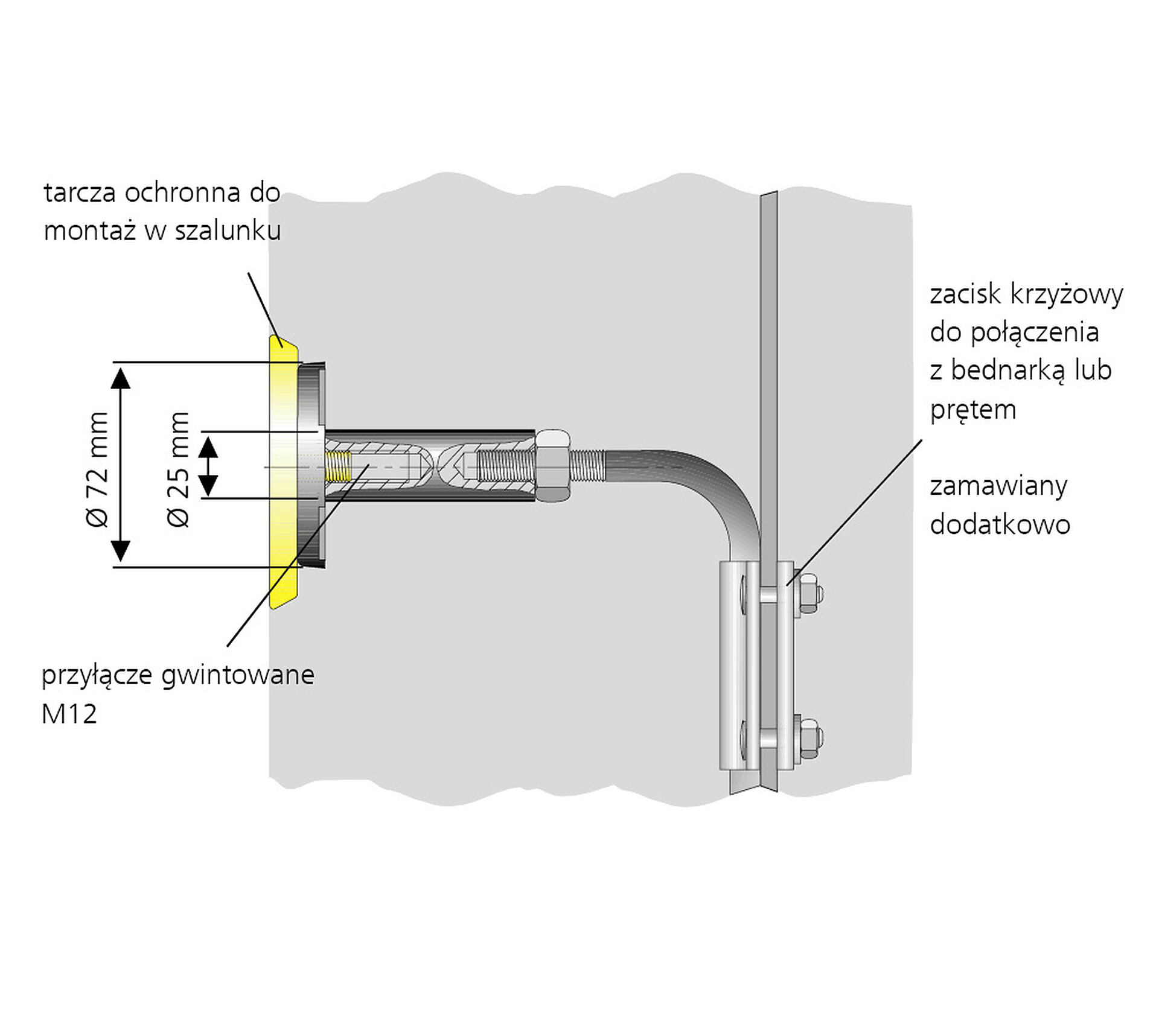

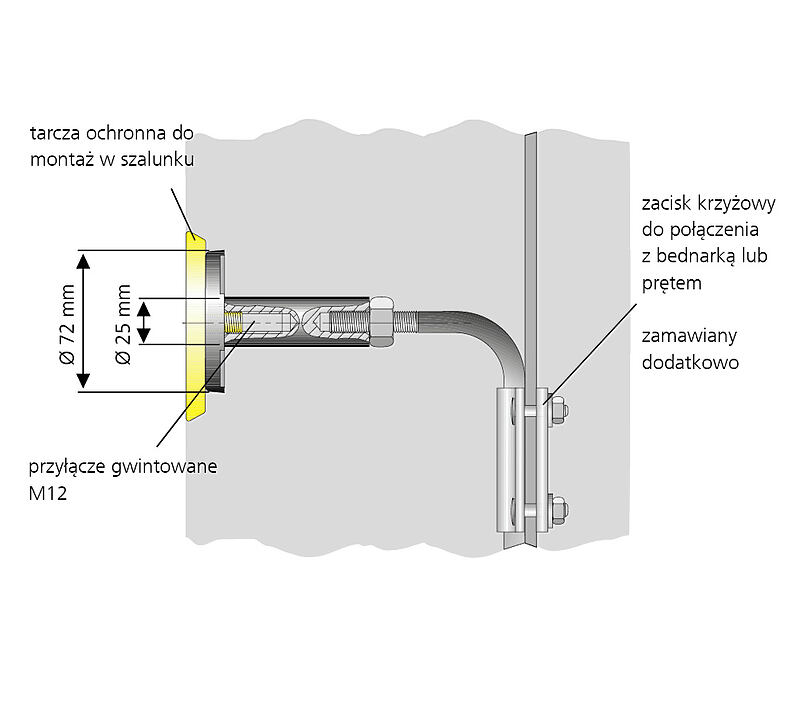

Do podłączenia uziemienia za pomocą przykręcanego pręta stalowego, do montażu w jednej płaszczyźnie z szalunkiem. Za pomocą gwintu w rdzeniu przewodu można wykonać podłączenia uziemienia. HEA-S przeznaczony jest przede wszystkim do montażu w betonie wytwarzanym na miejscu.

Fakty

Zalety:

wodoszczelny gwint przyłączeniowy M12 (otwór nieprzelotowy)
odporność na korozję

Zakres dostawy:

folia ochronna odporna na wysokie temperatury

Wymiary:

rdzeń przepustu: okrągły, Ø 25 mm
podkładka kontaktowa: Ø 72 mm
minimalna grubość ściany: 200 mm

Zakres zastosowania:

Beton wodoszczelny o klasie obciążenia 1 i 2

Tworzywo:

rdzeń przepustu i podkładki kontaktowe: stal nierdzewna V4A (AISI 316L)
przyłącze spawane stal St 37

Testy/normy:

sprawdzona odporność na prąd zwarciowy wg VDE 0101
EN 50522

Do pobrania

Instrukcja montażu

HEA S, HEA P (PDF, 960KB)

Kartę katalogową & Specyfikacje

Aby pobrać kartę katalogową i pecyfikacje, należy sprawdzić i skonfigurować produkt w dolnej części oraz pobrać za pomocą symbolu Download symbol

Warianty

minimalna grubość ściany (mm)	Bolec gwintowany	Nr katalogowy	Numer artykułu	GTIN
200	M12	HEA S M12	1700080010	4052487044677	Pobranie wybranego wariantu: Kartę katalogową Pobieranie (.pdf) Specyfikacje Widok tekstu (.txt) Word (.docx) Liczba sztuk:
200	M16	HEA S M16	1700080020	4052487044691	Pobranie wybranego wariantu: Kartę katalogową Pobieranie (.pdf) Specyfikacje Widok tekstu (.txt) Word (.docx) Liczba sztuk:
