Przepusty kablowe
Przepusty kablowe  UziemieniaElementy montażowe, pomontażowe

Przepust uziemiający

do późniejszego montażu

HEA N

Dodaj do listy obserwowanych produktówDodaj do listy obserwowanych produktów
Przepust uziemiający - do późniejszego montażu

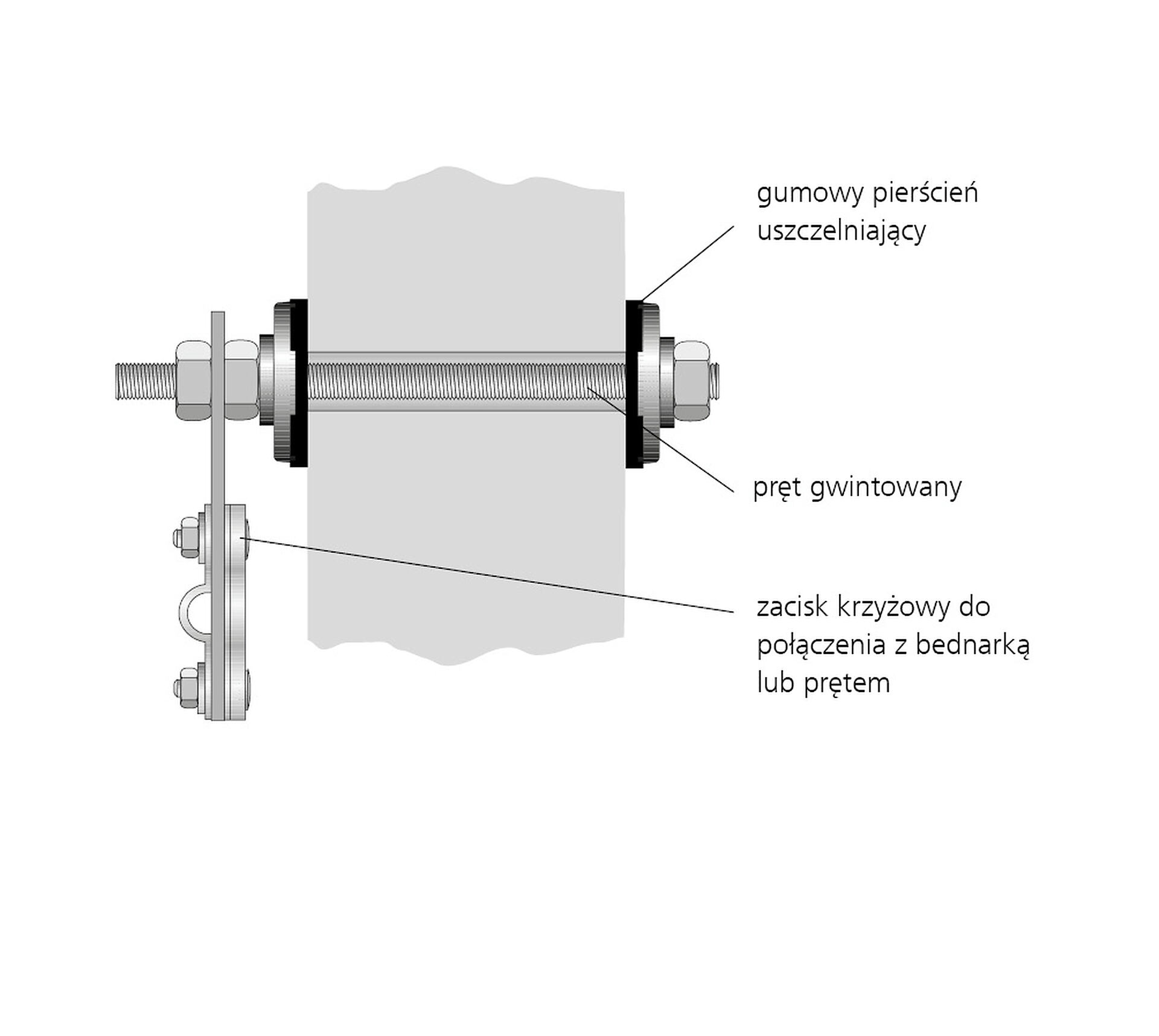

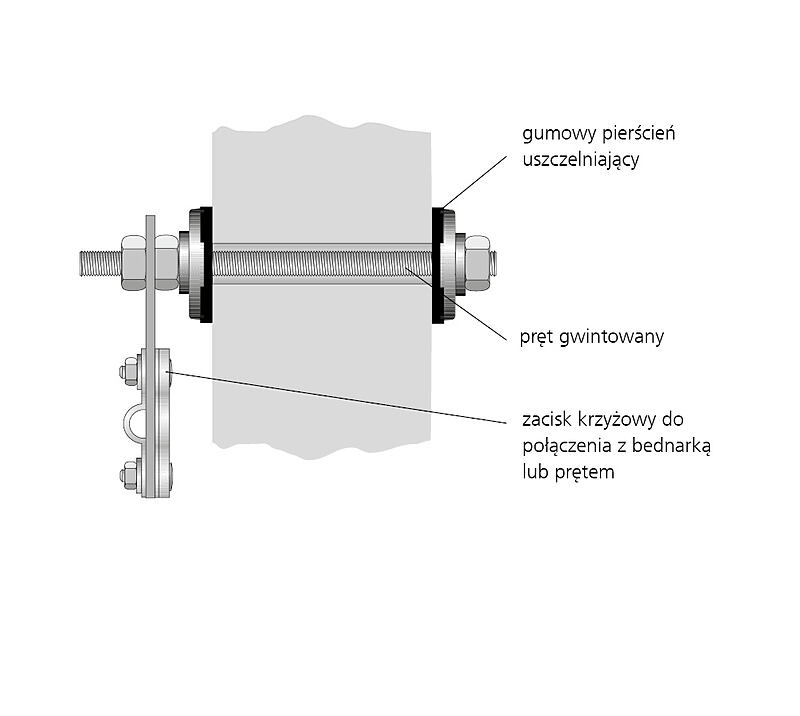

Uszczelnienie połączenia ze ścianą wykonuje się z obu stron za pomocą uszczelki powierzchniowej dociskanej do ściany za pomocą nakrętek. Za pomocą nakładki z zaciskiem krzyżowym można podłączać płaskie lub okrągłe pręty stalowe.
Przepust uziemiający - do późniejszego montażu

Fakty

Zalety:

  • modernizacja/odnowienie instalacji uziemiających
  • suchy system uszczelniający (bez zaprawy murarskiej)

Zakres dostawy:

  • 1 x z nakładką i zaciskiem krzyżowym

Wymiary:

  • podkładka kontaktowa: Ø 72 mm
  • rdzeń przepustu: pręt gwintowany M16
  • wymagany otwór: 20 mm
  • grubości ściany: do 600 mm, większe grubości na zapytanie

Zakres zastosowania:

  • Beton wodoszczelny o klasie obciążenia 1 i 2

Tworzywo:

  • wszystkie części metalowe: stal nierdzewna V4A (AISI 316L)
  • uszczelka: EPDM

Testy/normy:

  • DIN 18014
  • DIN EN 62305-3
  • VDE 0185-305-3 (z funkcją odgromową)
Do pobrania

Instrukcja montażu

Protokoły z badań

Kartę katalogową & Specyfikacje

Aby pobrać kartę katalogową i pecyfikacje, należy sprawdzić i skonfigurować produkt w dolnej części oraz pobrać za pomocą symbolu Download symbol

Warianty

Maksymalna grubosc sciany Bolec gwintowany Nr katalogowy Numer artykułu GTIN
150 M16 HEA N M16/150 1700050050 4052487206624
Pobierz kartę katalogową i Specyfikacje
title=
200 M16 HEA N M16/200 1700050010 4052487044592
Pobierz kartę katalogową i Specyfikacje
title=
250 M16 HEA N M16/250 1700050060 4052487206631
Pobierz kartę katalogową i Specyfikacje
title=
600 M16 HEA N M16/600 1700050020 4052487044608
Pobierz kartę katalogową i Specyfikacje
title=
